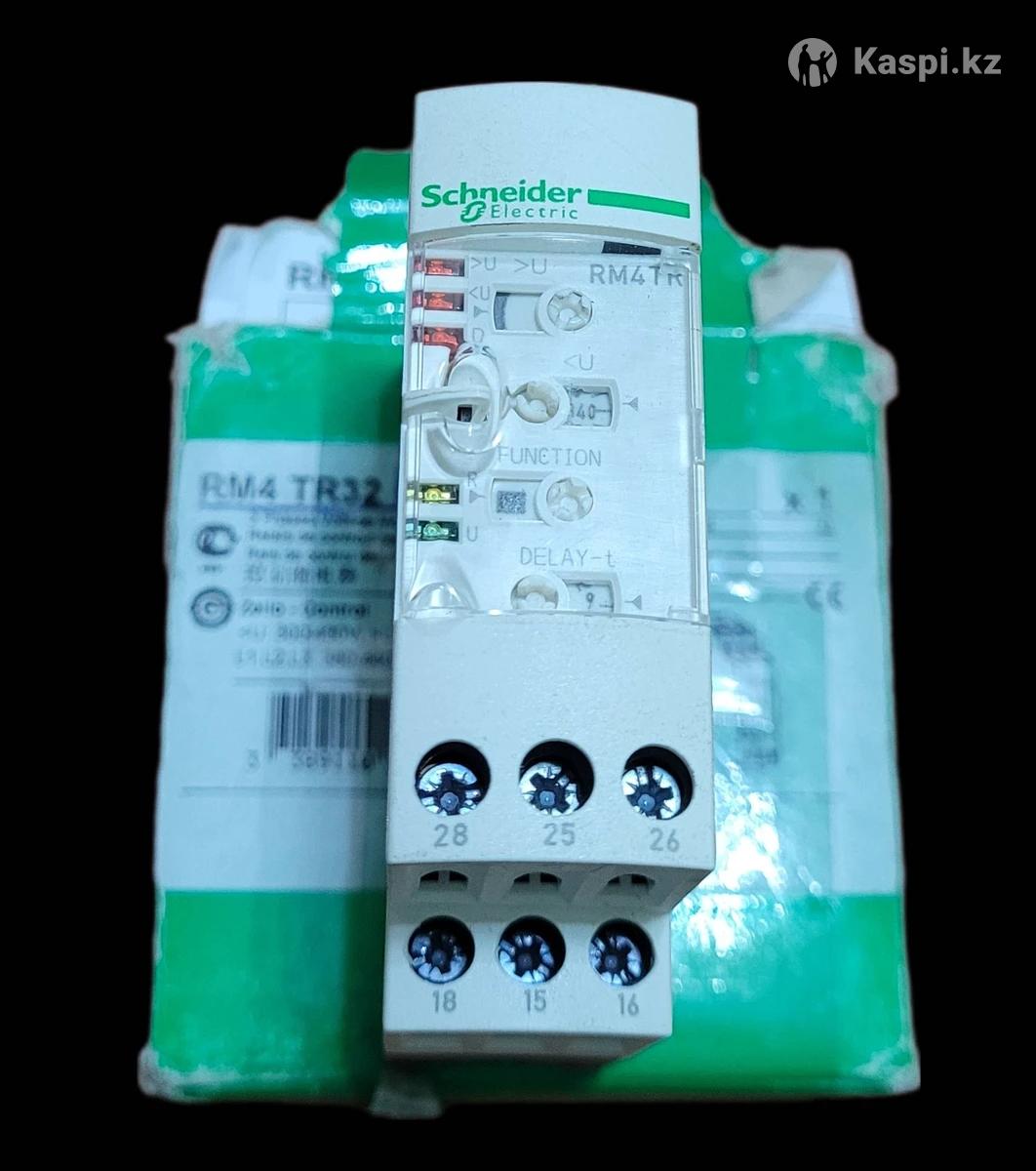

Реле контроля 3-фазной сети Schneider Electric

Реле контроля напряжения RM4TR32 предназначено для контроля параметров электрических сетей таких как: наличие и правильное чередование фаз повышенного напряжения , пониженного напряжения Применение: Применяется в различных схемах автоматики, где требуется контроль вышеуказанных электрических параметров. Технические характеристики реле Время задержки срабатывания 0,1…10 сек Номинальное напряжение питания 380…500В, 50Гц Минимально допустимое напряжение питания для работы индикаторов и функции выдержки времени 290В Уставка минимального значения диапазона рабочего напряжения 300…430В Уставка максимального значения диапазона рабочего напряжения 420…580В Принцип действия: Электропитание подается на клеммные зажимы L1,L2,L3. Контроль трехфазных сетей осуществляется также с клеммных зажимов L1,L2,L3. При нормальной работе (исполнительный механизм реле - включен) - горит желтый светодиод. Желтый светодиод отключается (исполнительный механизм - отключается) при обнаружении следующих неисправностей: Повышенное или пониженное значение напряжения: В случае если напряжение выходит за пределы заданного уставками диапазона рабочего напряжения (U), катушка исполнительного механизма реле обесточивается: -повышенное напряжение: загорается красный светодиод «U» -пониженное напряжение: загорается красный светодиод.
